製品価格表

製品は1枚から販売可能です。板厚は0.5ミリから4ミリまで製作可能。
注文はオンラインショップまたはメールでお願いいたします。

※一覧にない製品は金型からの製作となります。

※下記記載の製品はサンプル・評価用のため、小さなキズや汚れがある場合があります。

　（光学的に問題のないレベルです）

現時点の納期日程：受注後約10日発送

フレネルレンズ	リニアフレネルレンズ	レンチキュラー

プリズムシート	LED照明用レンズ	拡散板

LED照明用リニアフレネルレンズ

フレネルレンズ

金型№をクリックすると、オンラインショップへリンクし購入ができます。

金型№	焦点距離	レンズ有効径	最大外形サイズ	ピッチ	板厚2ミリ価格
525	0.8	5φ	30×30	0.05	\3,400
439	2	10φ	30×30	0.05	\3,400
513	3	10φ	30×30	0.05	\3,400
705	5	50φ	50×50	0.05	\3,400
706	6	50φ	50×50	0.05	\3,400
707	7	40φ	50×50	0.05	\3,400
710	10	50φ	50×50	0.05	\3,400
715	15	50φ	50×50	0.05	\3,400
720	20	50φ	50×50	0.08	\3,400
506	35	60φ	100×100	0.3	\3,000
141	40	31×31	31×31	0.3	\3,000
566	50	70φ	70φ	0.05	\3,400
351	60	100φ	120×120	0.2	\3,000
362	70	64×43	64×43	0.5	\3,000
440	75	180φ	200×200	0.4	\3,000
364	77	64×43	64×43	0.5	\3,000
365	77	64×43	64×43	0.3	\3,000
531	85	150φ	150×150	0.2	\3,000
526	95	150φ	150×150	0.2	\3,000
354	100	100φ	100×100	0.2	\3,000
355	116.5	150×150	150×150	0.2	\3,000
140	125	100×100	100×100	0.1	\3,000
378	130	220φ	250×250	0.2	\3,000
120	140	190×190	200×200	0.3	\3,000
453	140	68φ	100×100	0.25	\3,000
343	145	142φ	150×150	0.033	\3,000
363	145	103×82	103×82	0.5	\3,000
117	160	142φ	150×150	0.2	\3,000
124	176	110φ	120×120	0.5	\3,000
520	185	110φ	120×120	0.3	\3,000
159	190	300×300	300×300	0.5	\3,000
458	200	110φ	120×120	0.25	\3,000
400	220	301×301	300×300	0.5	\3,000
128	220	137φ	150×150	0.2	\3,000
147	240	300×300	300×300	0.5	\3,000
119	245	150×150	150×150	0.3	\3,000
129	245	137φ	150×150	0.2	\3,000
369	260	140×140	140×140	0.5	\3,000
396	305	250×250	250×250	0.5	\3,000
268	310	300×300	300×300	0.5	\3,000
151	350	300×300	300×300	0.4	\3,000
395	350	302×302	300×300	0.5	\3,000
394	354	300×300	300×300	0.5	\3,000
398	355	300×300	300×300	0.5	\3,000
423	365	300×400	300×400	0.3	\5,000
456	360	252φ	260φ	0.5	\3,000
390	365	290×240	300×250	0.5	\3,000
78	400	300×300	300×300	0.4	\3,000
199	430	450×450	450×450　コーナー40C	0.4	\8,000
397	430	250×250	250×250	0.5	\3,000
197	440	450×450	450×450　コーナー40C	0.35	\8,000
473	450	450×450	450×450 コーナー40C	0.3	\8,000
105	450	330×330	330×330	0.4	\5,000
202	475	360×360	360×360	0.4	\5,000
200	480	450×450	450×450　コーナー40C	0.4	\8,000
185	580	300×320	300×320	0.5	\5,000
210	650	350×230	350×230	0.5	\8,000
206	720	350×230	350×230	0.15	\8,000
447	1000	330φ	330φ	0.5	\8,000

リニアフレネルレンズ

製品№をクリックすると、オンラインショップへリンクし購入ができます。

製品No.	焦点距離	ピッチ方向（幅）×1本の（長さ）	ピッチ	板厚2ミリ価格
L483	-15	40×100	0.1	\5,000
L489	-13	40×100	0.1	\5,000
L472	-13	40×300	0.2	\8,000
L428	2	10×100	0.1	\3,000
L460	2	6×300	0.1	\5,000
L539	7	30×450	0.08	\10,000
L477	16	45×60	0.1	\5,000
L538	17	18×450	0.2	\10,000
L485	18	45×100	0.1	\5,000
L462	18	45×100	0.2	\5,000
L375	30	20×300	0.3	\5,000
L340	60	100×450	0.3	\10,000
L341	60	100×300	0.3	\8,000
L366	83	55×160	0.2	\5,000
L342	103	150×450	0.4	\10,000
L452	120	60×300	0.25	\8,000
L373	130	100×300	0.3	\8,000
L367	148	80×160	0.2	\5,000
L499	250	150×350	0.3	\10,000

レンチキュラー

製品№をクリックすると、オンラインショップへリンクし購入ができます。

製品No.	R形状	ピッチ	ピッチ方向（幅） ×1本の長さ	板厚2ミリ価格	拡散角度平面入射	拡散角度レンチ入射
製品No.	R形状	ピッチ	ピッチ方向（幅） ×1本の長さ	板厚2ミリ価格	拡散角度平面入射	拡散角度レンチ入射
R339	90度先端0.2R	0.3	220×220	\3,000
R350	90度先端0.3R	0.1	90×120	\3,000
R383	90度先端0.2R	0.01	300×300	\5,000

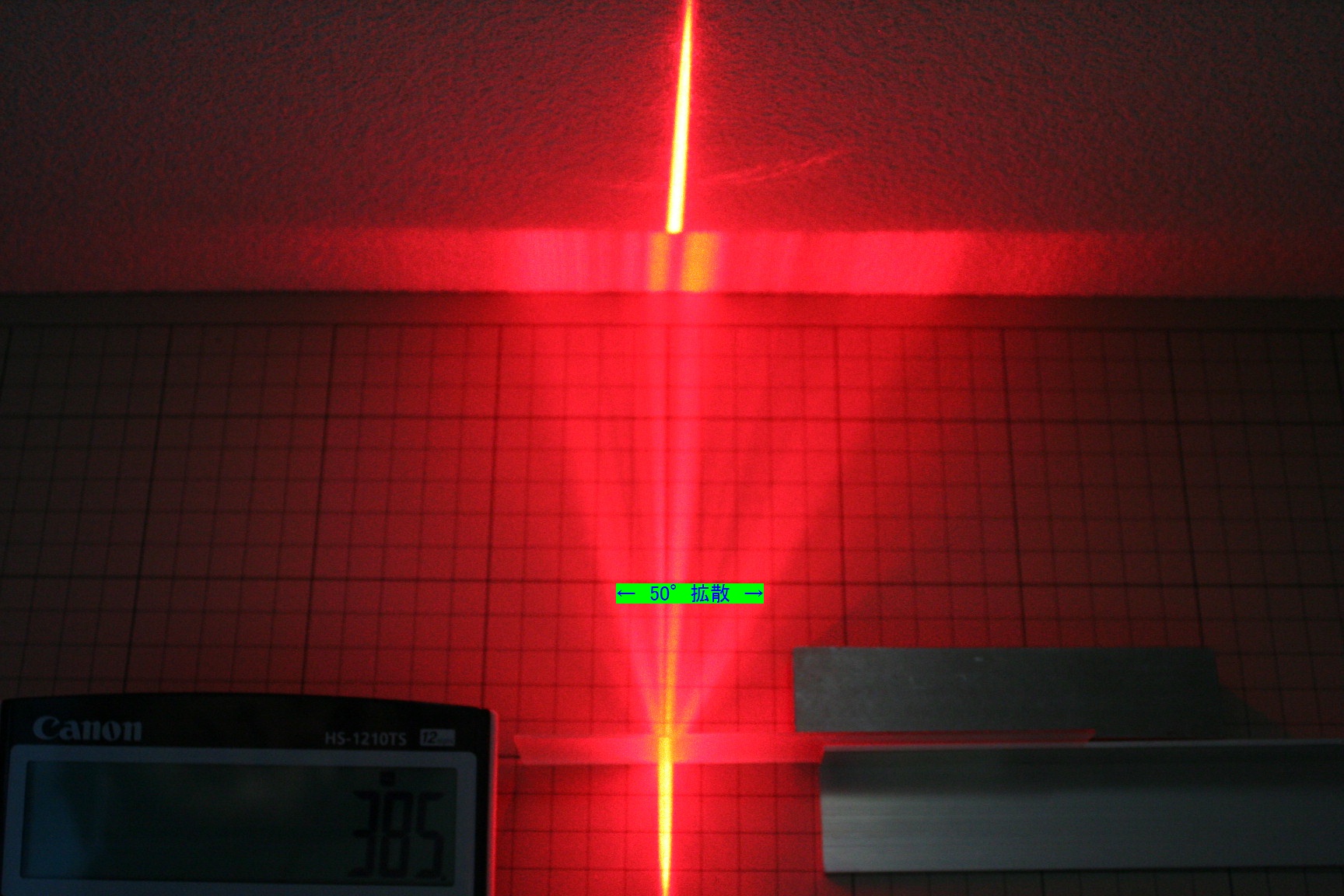

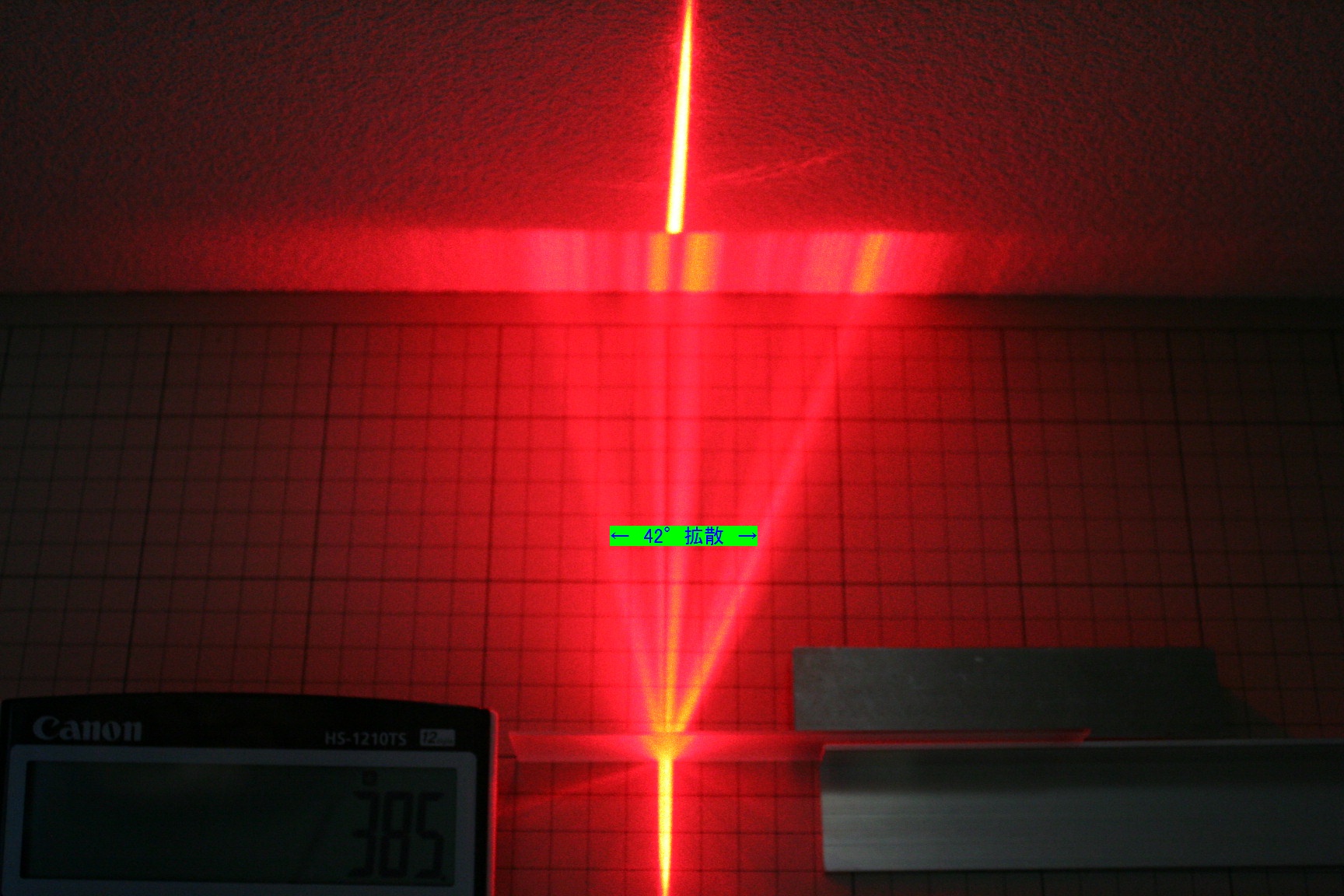

R385	90度先端0.02R	0.04	300×300	\5,000	50（画像）	42（画像）

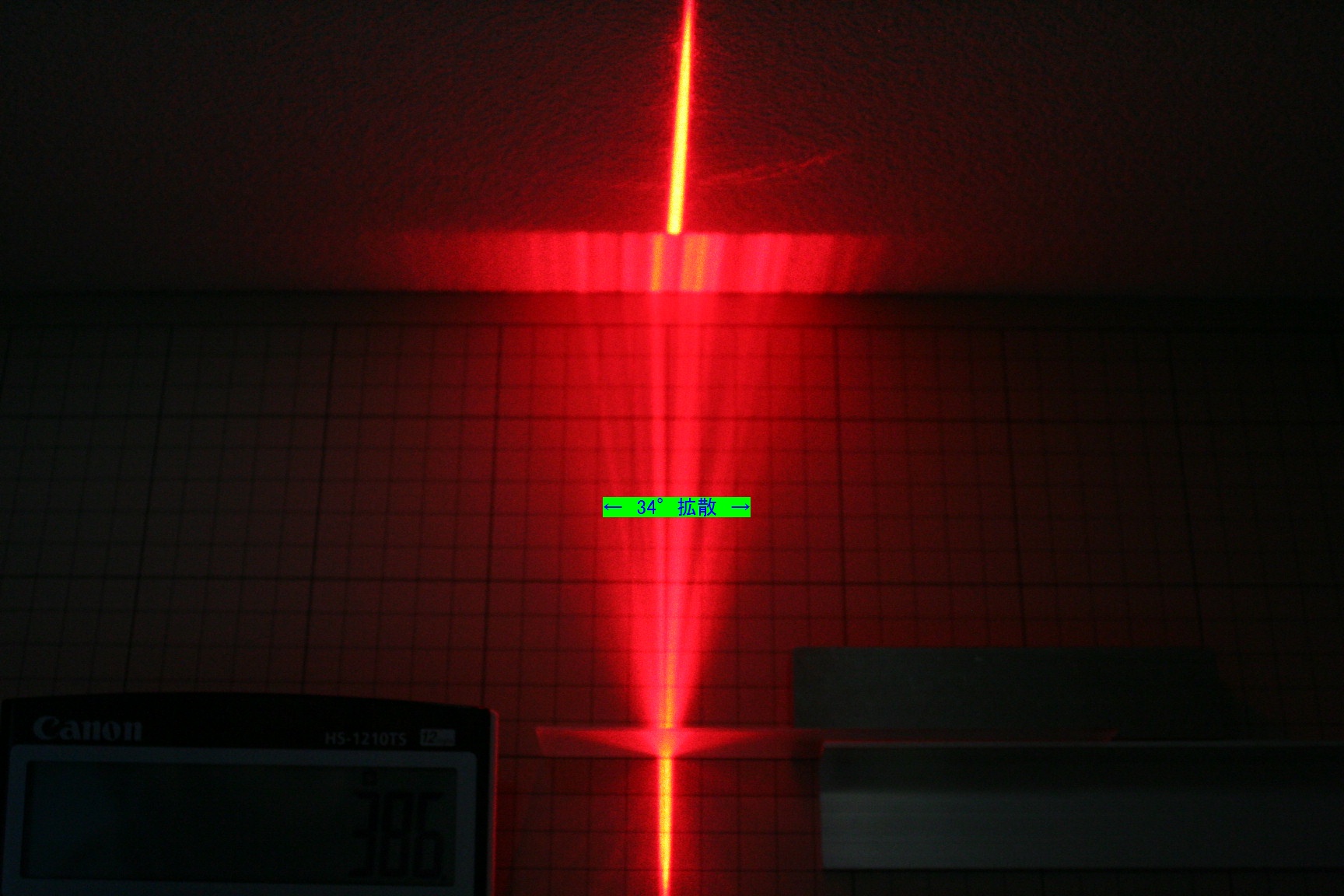

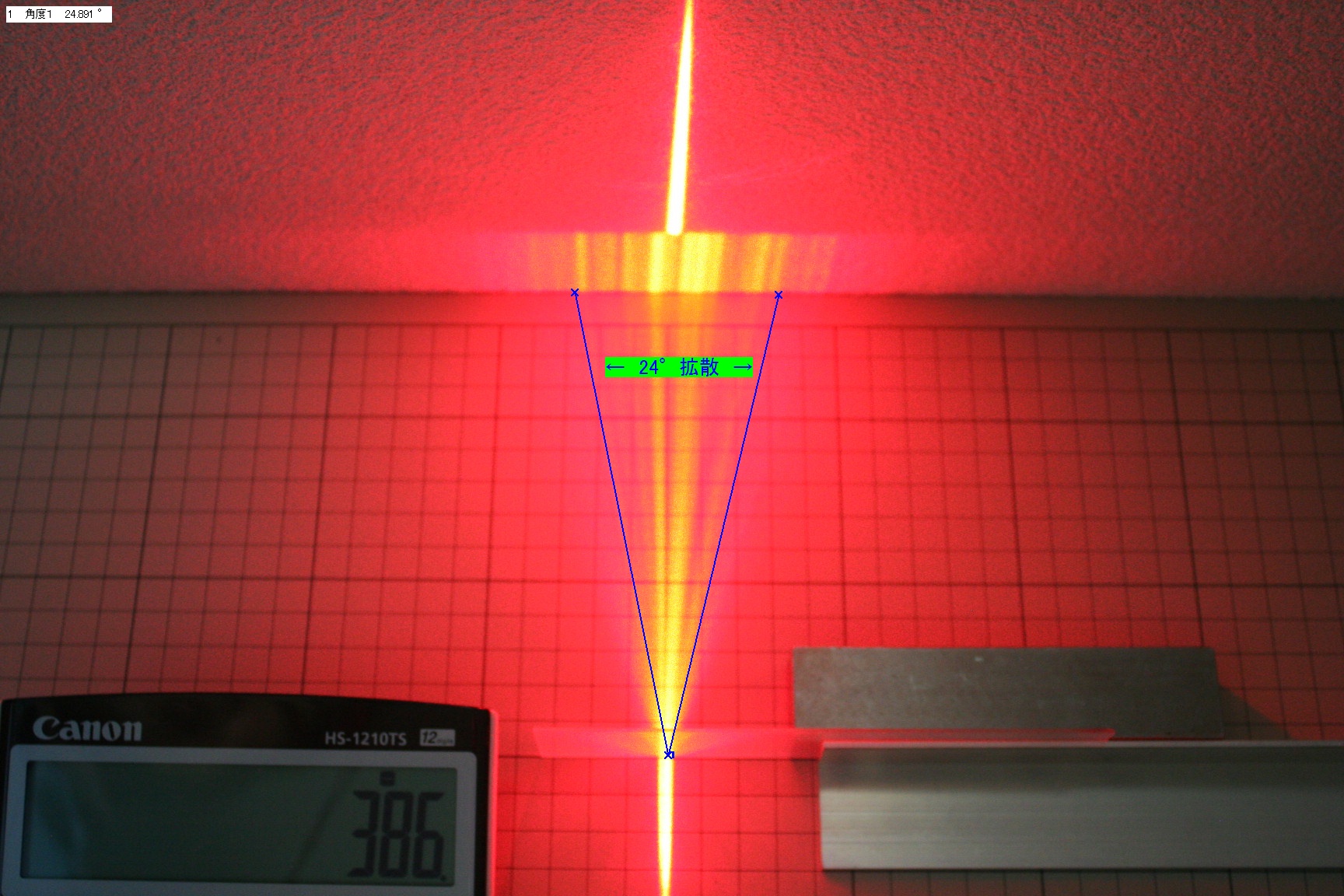

R386	90度先端0.02R	0.02	300×300	\5,000	24（画像）	34（画像）
R468	60度先端0.033R	0.033	200×300	\5,000

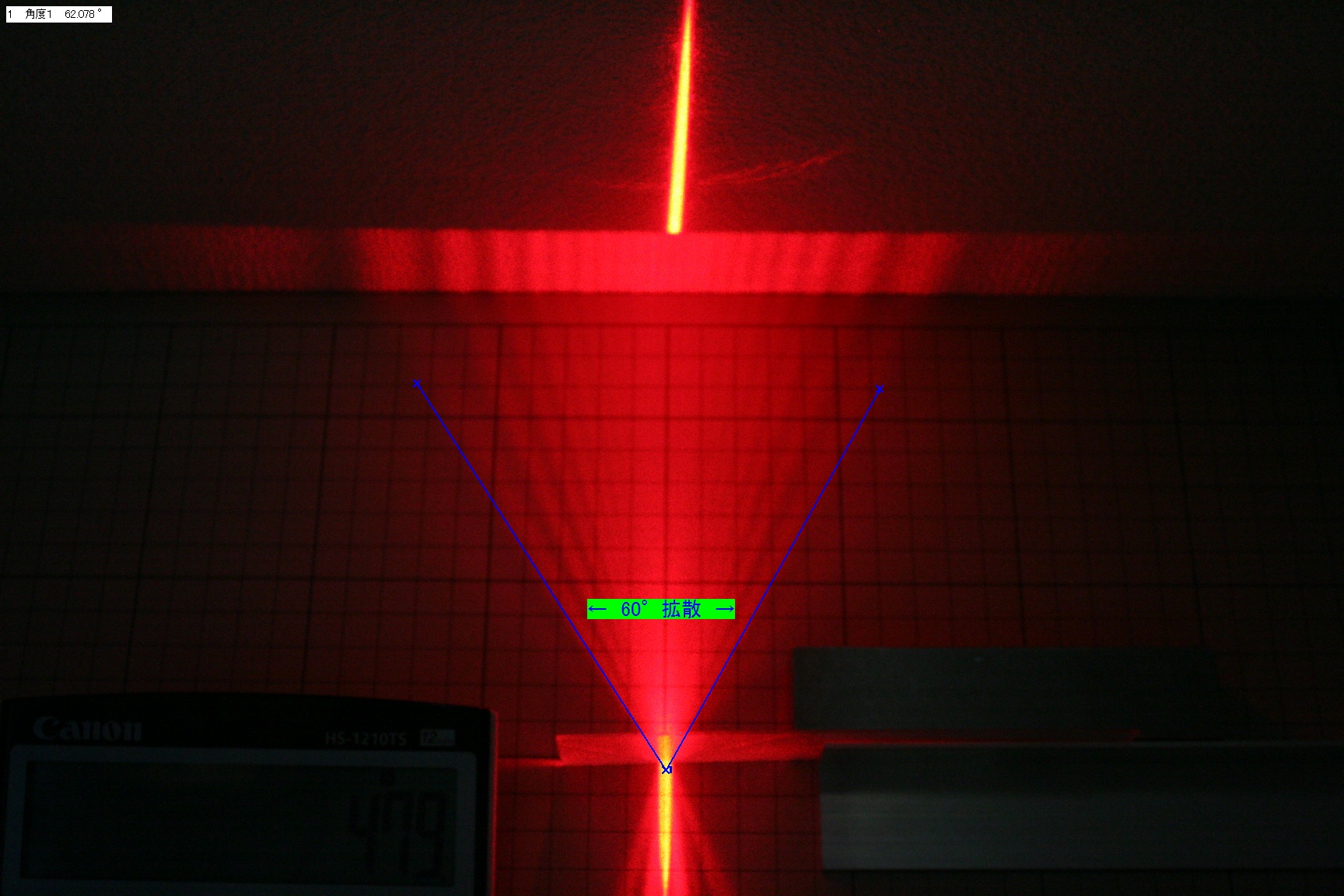

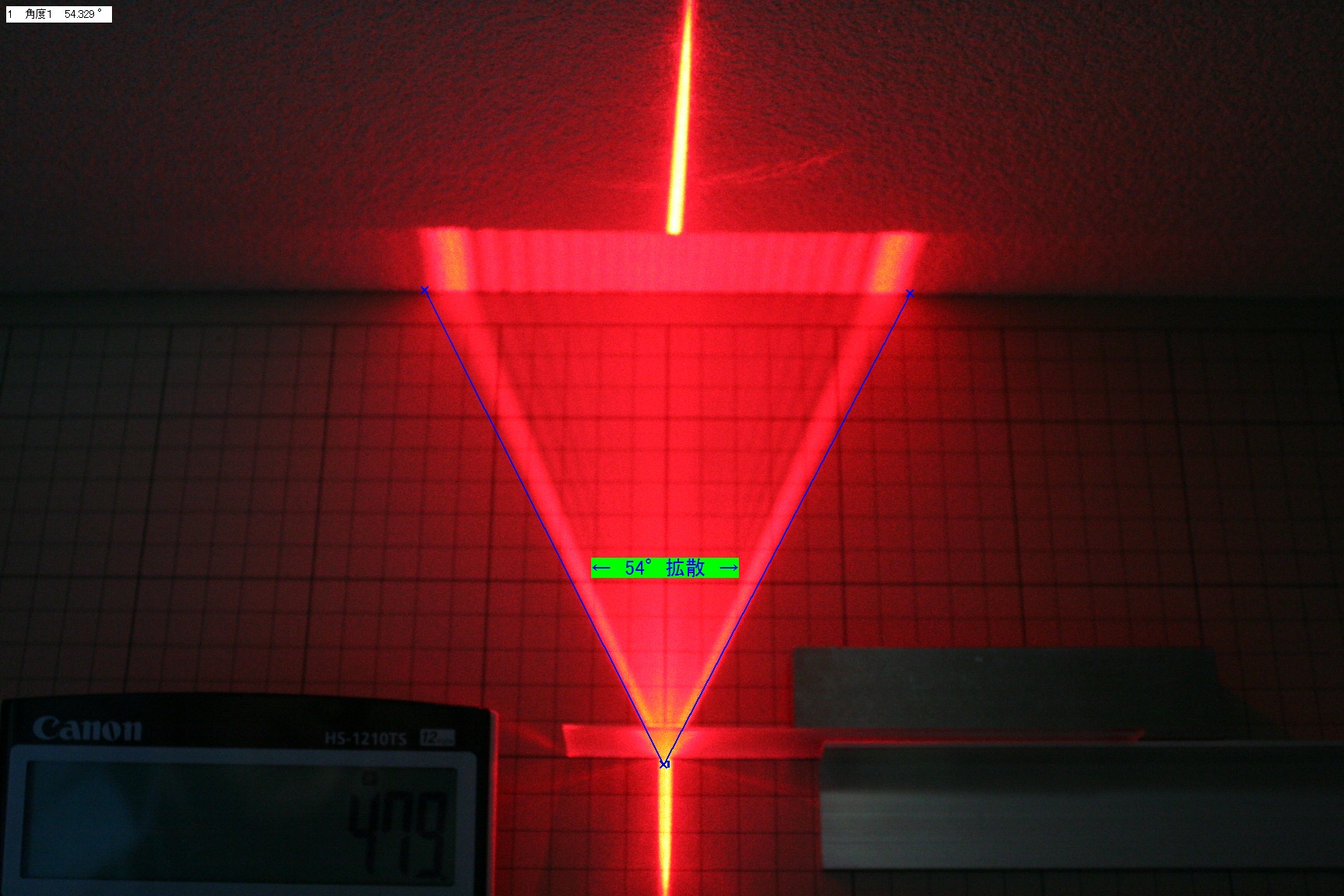

R479	90度先端0.02R	0.05	357×420	\16,000	60（画像）	54（画像）

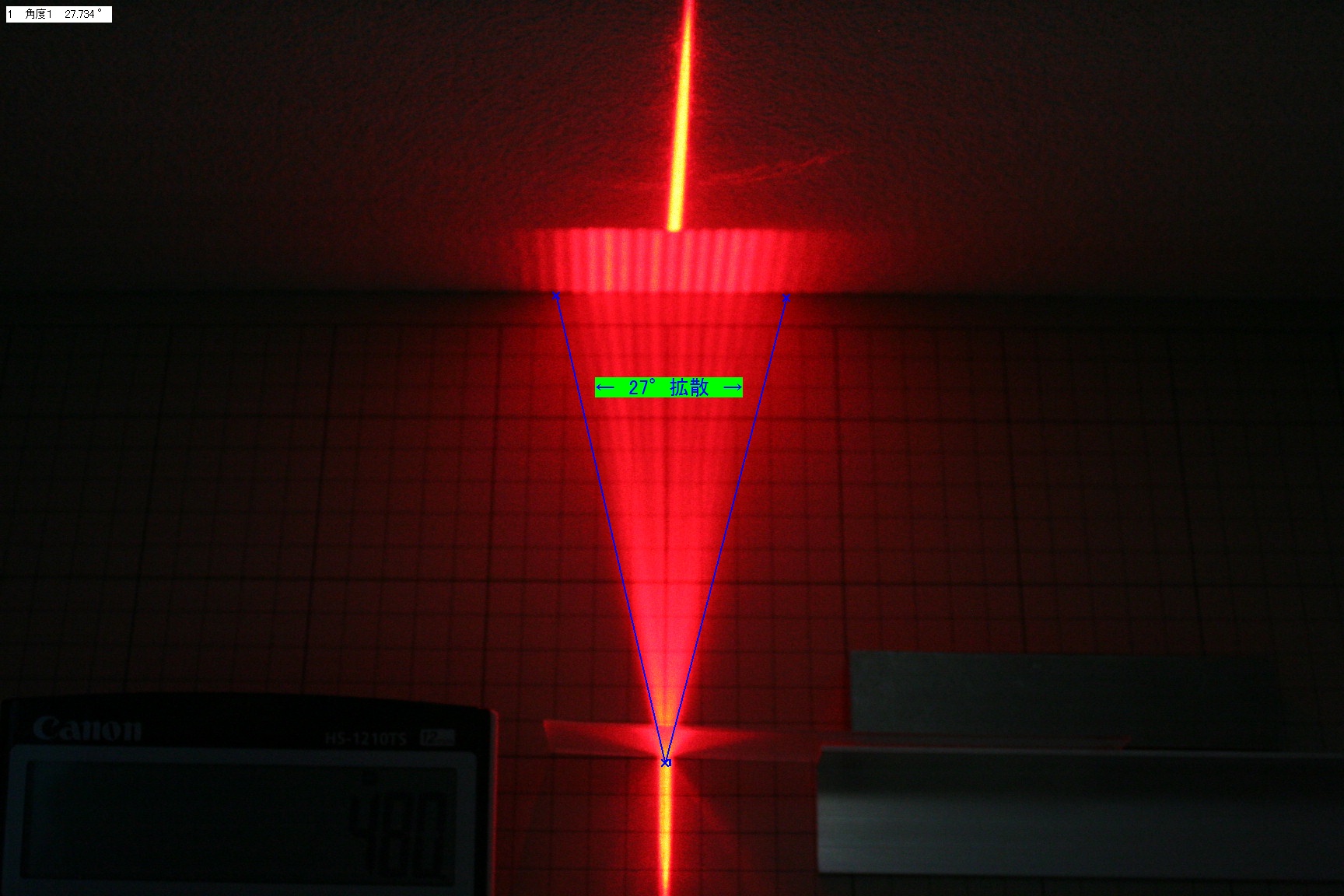

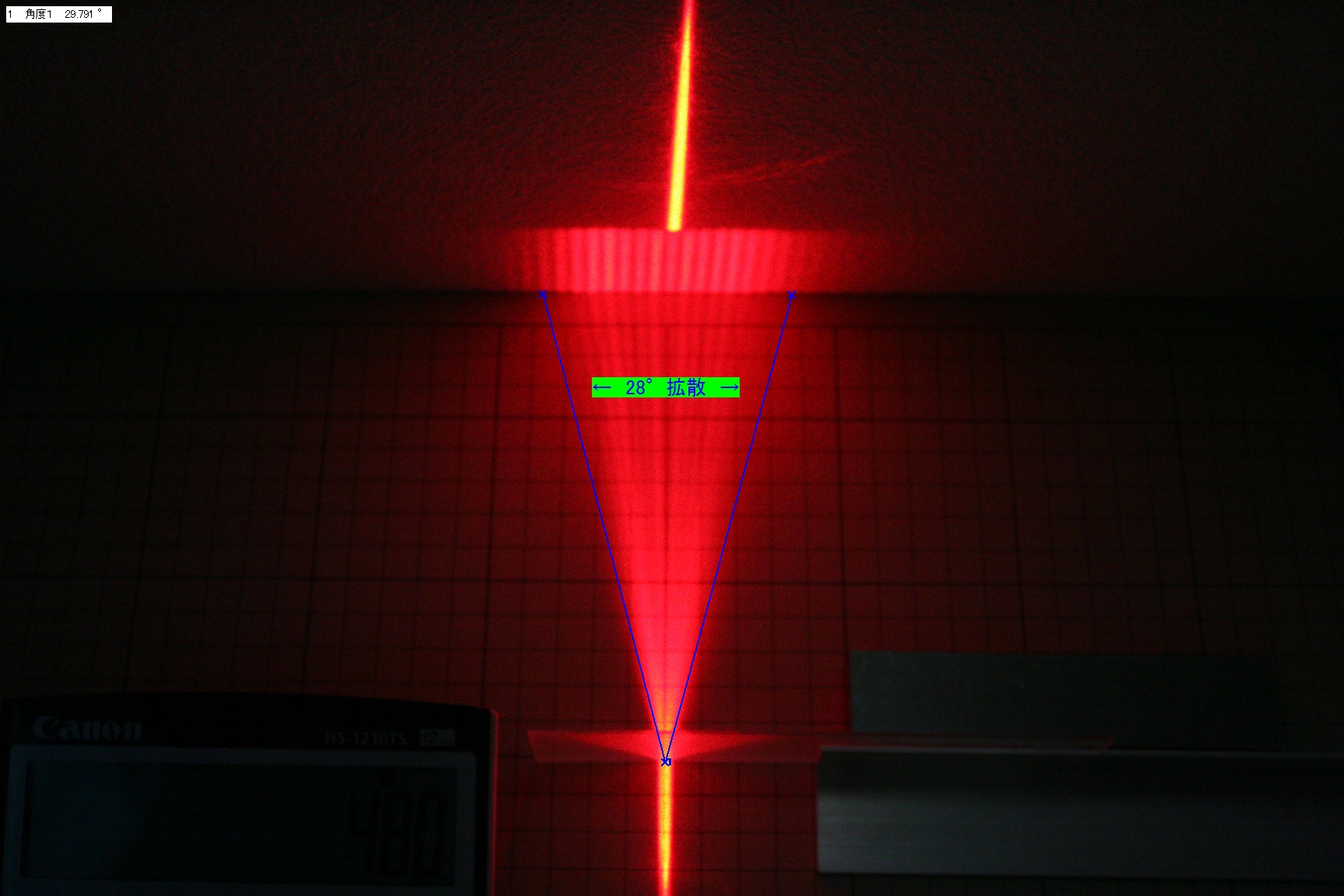

R480	90度先端0.02R	0.02	357×420	\16,000	28（画像）	27（画像）

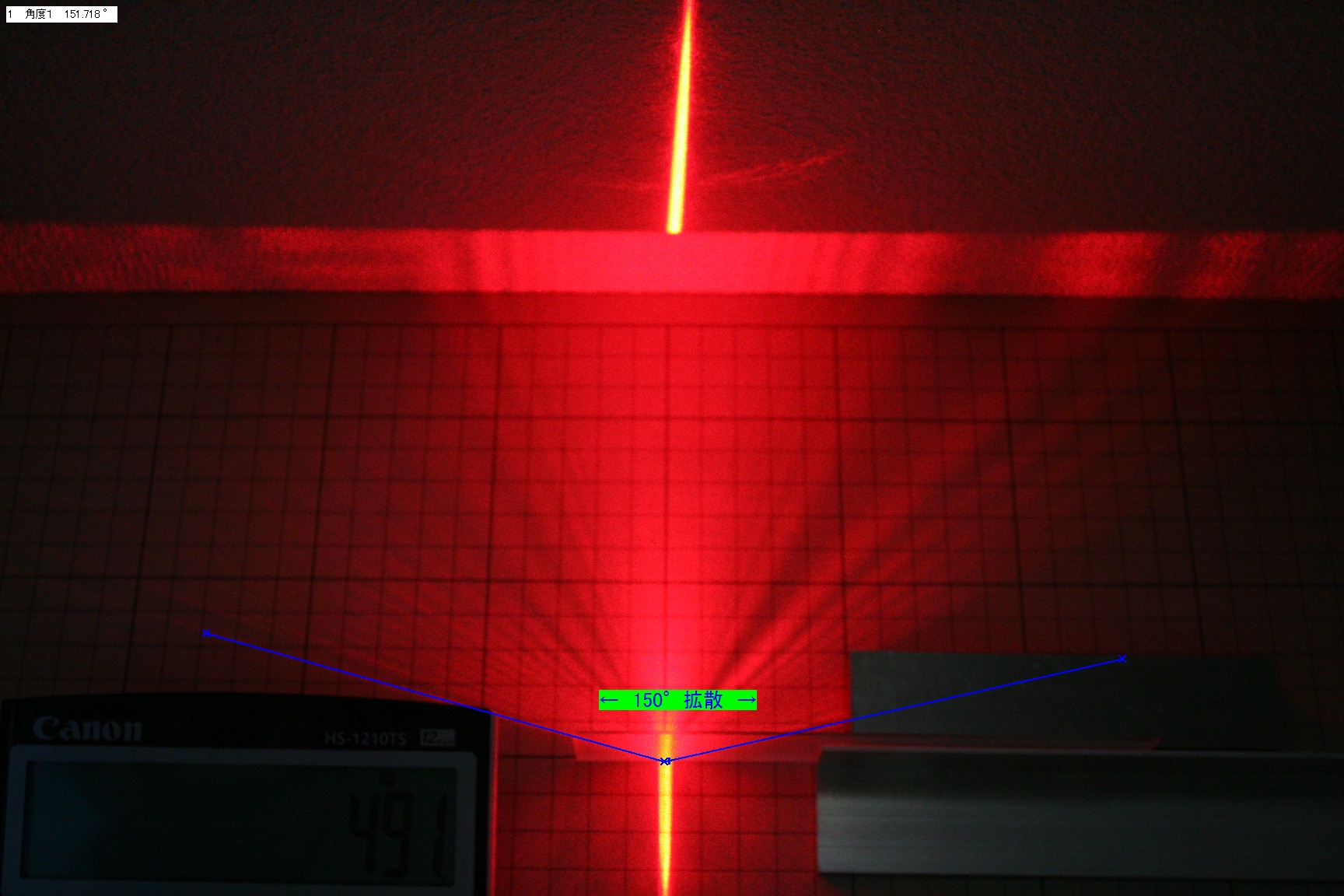

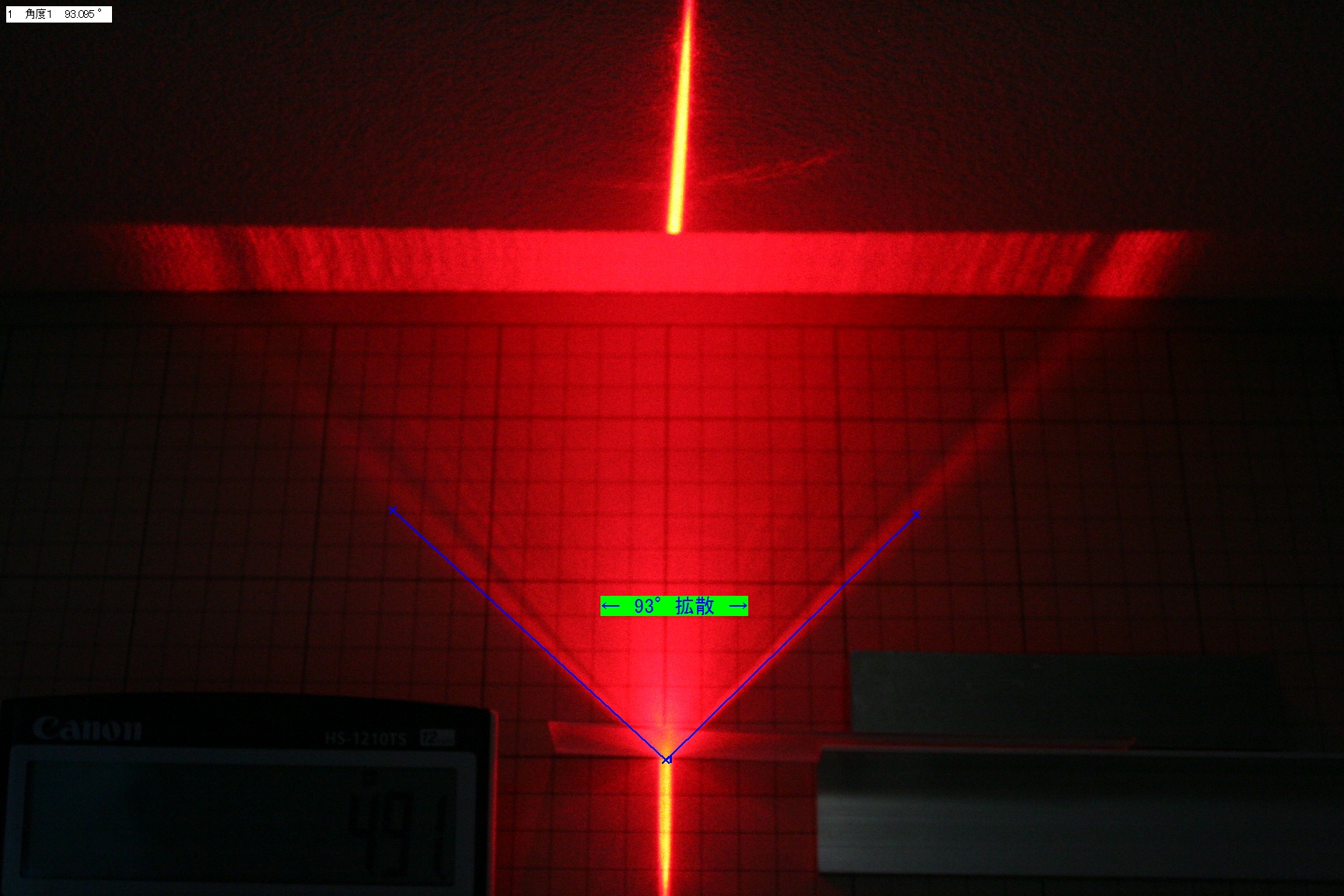

R360	45度先端0.05R	0.1	357×420	\16,000	150（画像）	93（画像）
R493	90度先端0.02R	0.03	42×120	\5,000

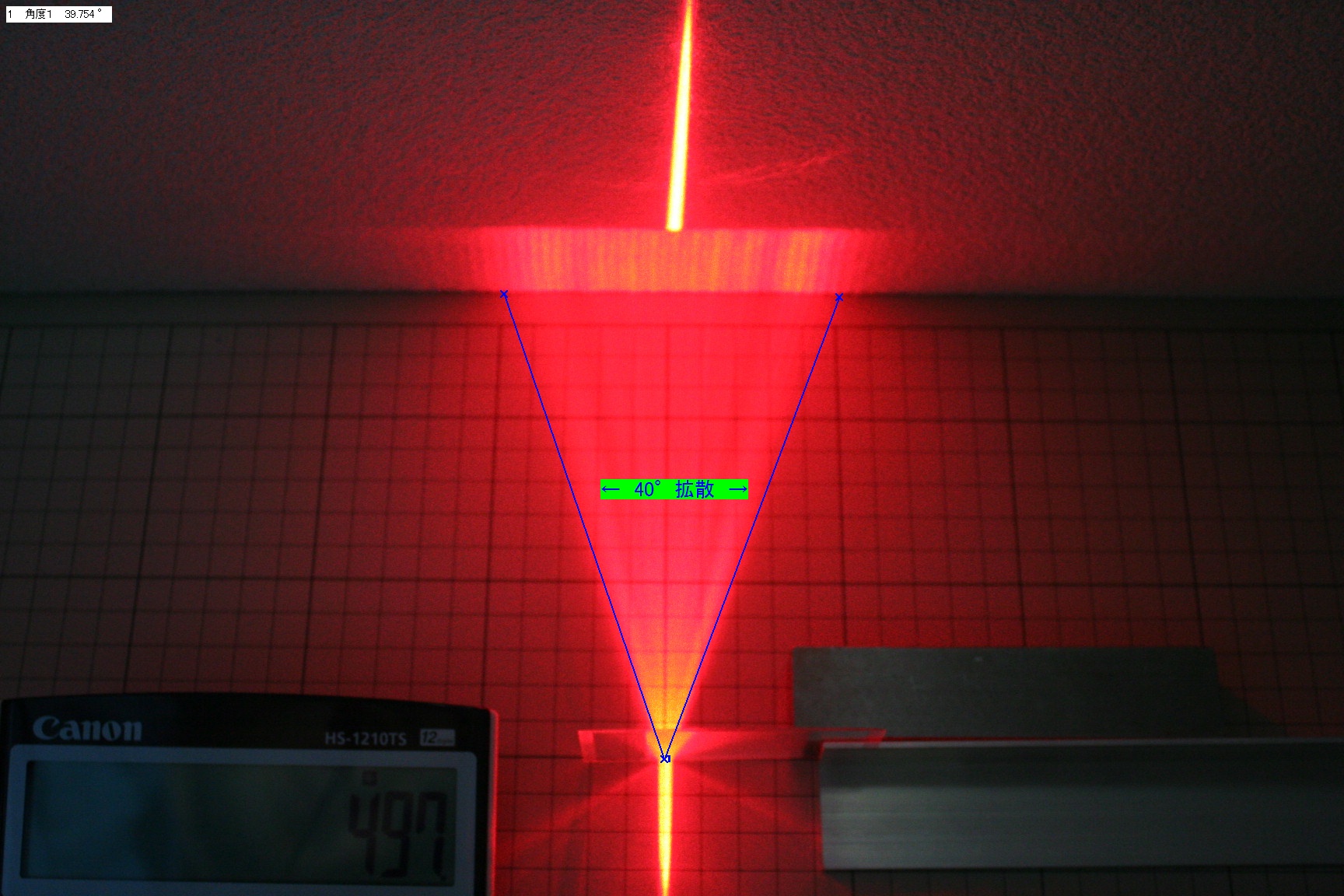

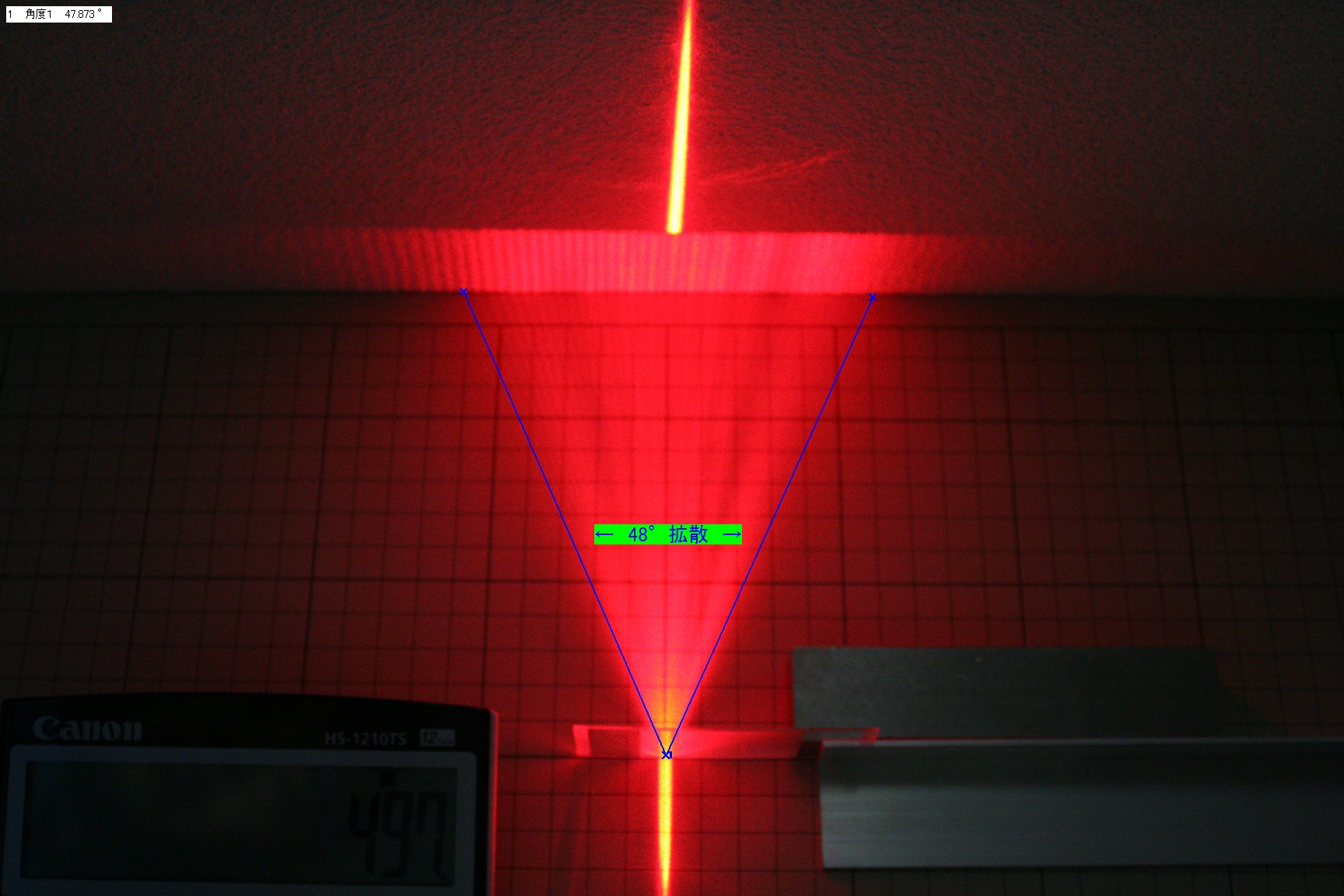

R497	45度先端0.04R	0.038	42×120	\5,000	48（画像）	40（画像）
R500	90度先端0.02R	0.026	130×230	\5,000
R504	59度先端0.197R	0.3	310×260	\8,000
R508	70度先端0.5R	0.7	50×70	\5,000
R509	60度先端0.4R	0.675	50×70	\5,000

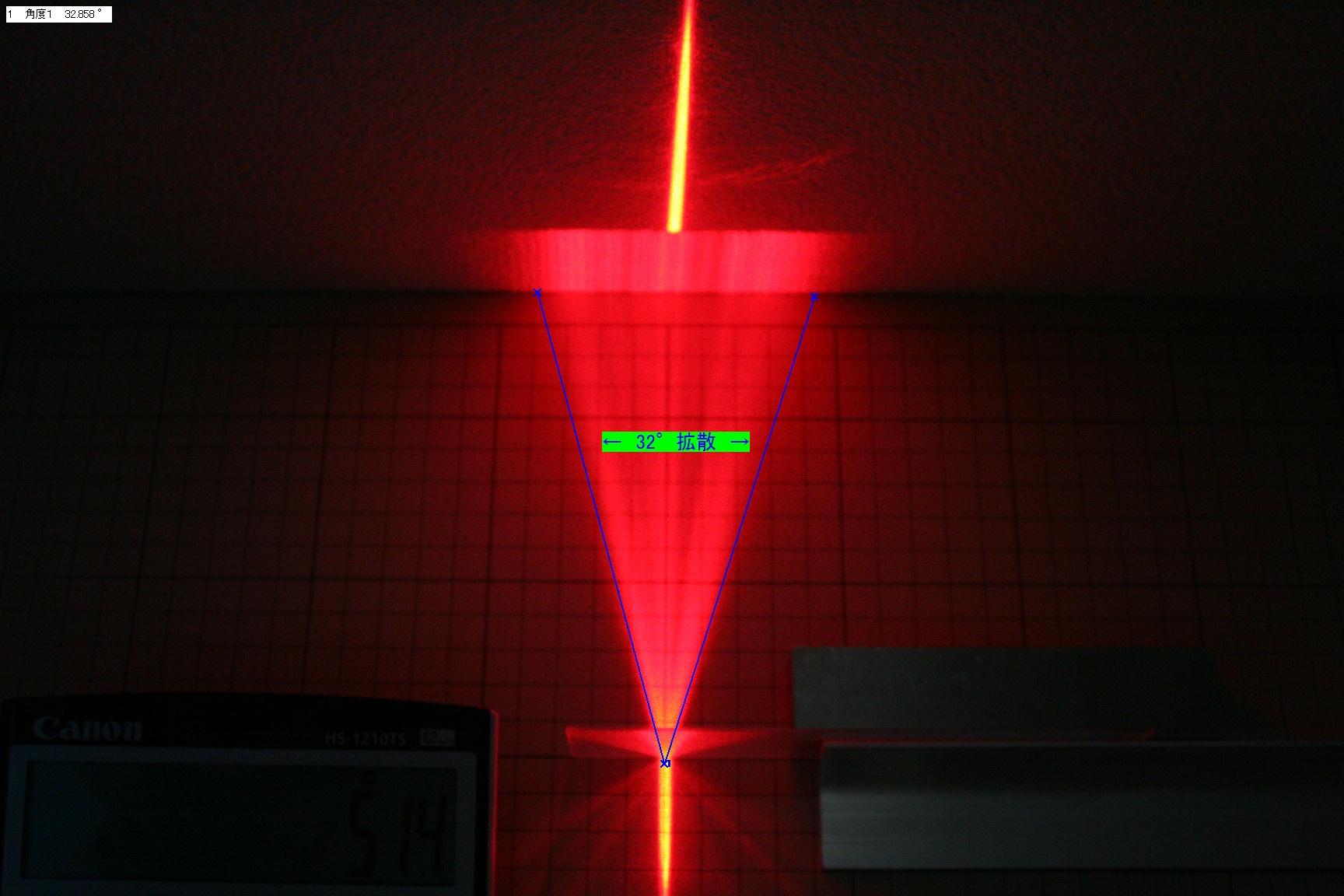

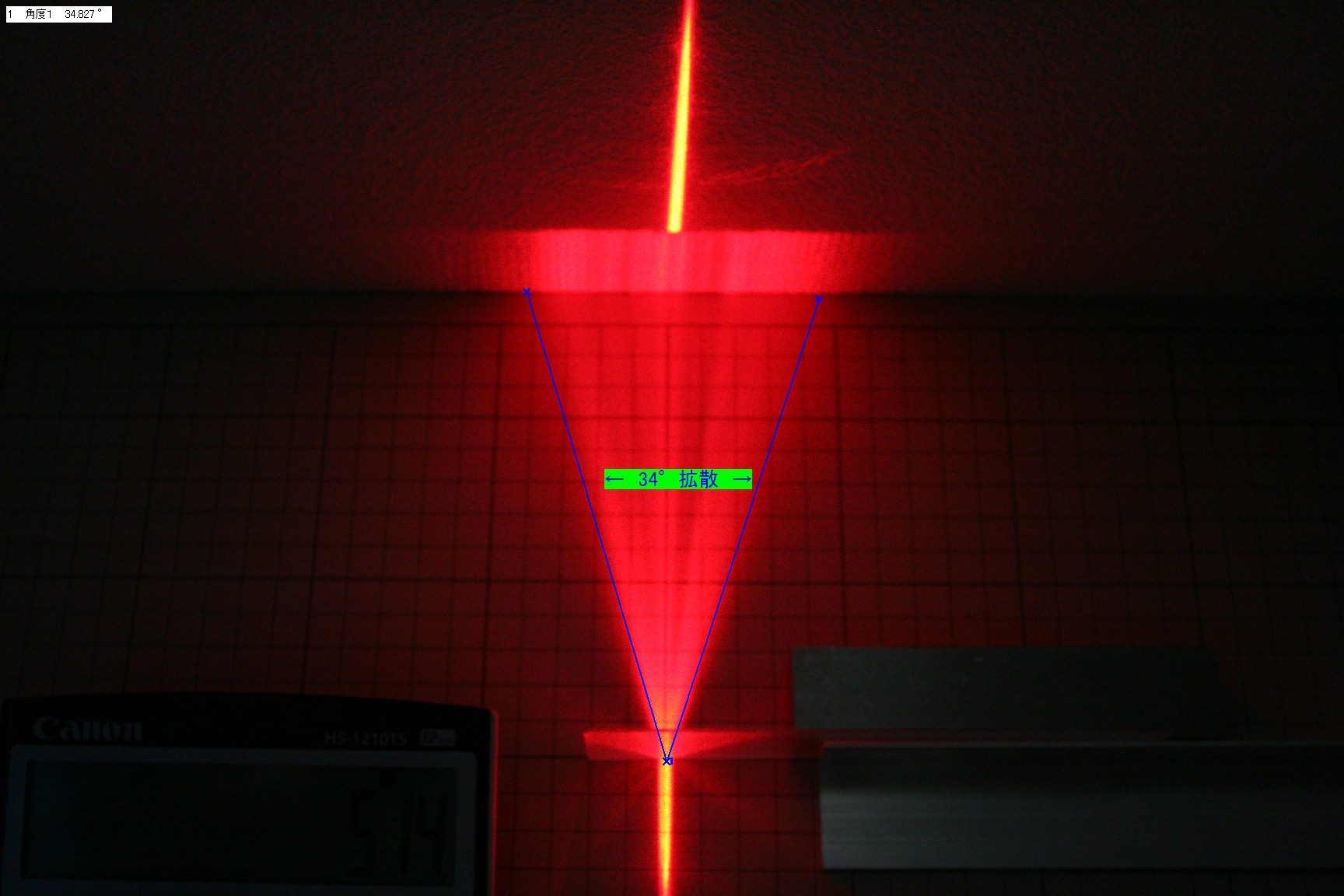

R514	90度先端0.033R	0.035	360×420	\16,000	34（画像）	32（画像）
R536	90度先端0.02R	0.02	450×330	\16,000

プリズムシート

製品№をクリックすると、オンラインショップへリンクし購入ができます。

製品No.	先端角度	ピッチ方向（幅）×1本の（長さ）	ピッチ	板厚2ミリ価格
P416	45	100×100	0.05	\8,000
P419	45	100×100	0.03	\8,000
P535	45	400×450	0.05	\20,000
P417	60	50×100	0.024	\8,000
P434	65	60×100	0.01	\8,000
P424	90	300×300	0.024	\8,000
P487	90	300×300	0.05	\8,000
P376	113	150×300	0.5	\8,000
P345	120	120×120	0.5	\8,000
P370	140	300×300	0.015	\10,000
P347	174.53	120×120	0.5	\8,000

LED照明用レンズ

標準レンズサイズの項目をクリックすると、オンラインショップへリンクし購入ができます。
チップサイズ（発光面の寸法）以上の焦点距離をお選びください。
最大外形サイズ以下の寸法であれば、希望のサイズに加工して出荷いたします。
（10枚セット以上は無償・9枚以下は1式3,000円）
裏面の拡散は4種類（5°・10°・15°・20°拡散）から選択可能。
板厚は1ミリか2ミリ。
オンラインショップでサイズ指定可能です（指定無き場合は標準サイズで製作）。　　
裏面拡散入りの選択可能です。

焦点距離	ピッチ	標準レンズサイズ	1枚	10枚セット	100枚セット	1,000枚セット
2	0.05	φ10	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
3	0.05	φ10	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
5	0.05	φ20	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
5	0.05	φ50	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
6	0.05	φ20	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
7	0.05	φ20	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
7	0.05	φ40	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
9	0.05	φ20	2,000円	8,000円（1枚800円）	40,000円（1枚400円）	200,000円（1枚200円）
10	0.05	φ20	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
10	0.05	φ50	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
15	0.05	φ30	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
		φ50	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
		φ70	3,000円	24,000円（1枚2,400円）	120,000円（1枚1,200円）	900,000円（1枚900円）
20	0.05	φ28	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
20	0.05	φ50	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
22	0.05	φ46	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
30	0.08	φ60	2,000円	15,000円（1枚1,500円）	80,000円（1枚800円）	500,000円（1枚500円）
37	0.3	φ46	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
40	0.08	φ80	3,000円	24,000円（1枚2,400円）	120,000円（1枚1,200円）	900,000円（1枚900円）
50	0.05	φ70	3,000円	24,000円（1枚2,400円）	120,000円（1枚1,200円）	900,000円（1枚900円）
60	0.08	φ100	3,000円	26,000円（1枚2,600円）	140,000円（1枚1,400円）	900,000円（1枚900円）
80	0.08	φ80	3,000円	24,000円（1枚2,400円）	120,000円（1枚1,200円）	900,000円（1枚900円）
90	0.08	φ46	2,000円	12,000円（1枚1,200円）	70,000円（1枚700円）	400,000円（1枚400円）
90	0.08	φ83	3,000円	24,000円（1枚2,400円）	120,000円（1枚1,200円）	900,000円（1枚900円）
100	0.08	φ120	3,000円	28,000円（1枚2,800円）	200,000円（1枚2,000円）	1,200,000円（1枚1,200円）
125	0.08	φ100	3,000円	26,000円（1枚2,600円）	140,000円（1枚1,400円）	900,000円（1枚900円）
140	0.08	φ133	3,000円	28,000円（1枚2,800円）	200,000円（1枚2,000円）	1,200,000円（1枚1,200円）

1000枚以上のロット価格は同じ焦点距離のレンズでも外形サイズにより異なりますのでお問い合わせください。
参考：直径×5〜8＝1枚の価格例
100φのレンズの場合　直径100×8＝800円
20φのレンズの場合　直径20×5＝100円
専用金型の製作で上記より価格を下げることも可能です。

拡散板

拡散角度をクリックすると、オンラインショップへリンクし購入ができます。

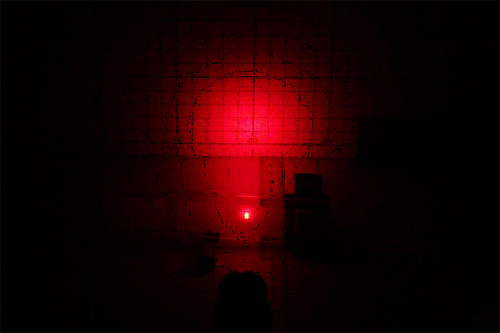

拡散角度はレーザー光を拡散板に当てた時に出射される角度です。



10°拡散		30°拡散

	400×400
板厚	t=0.5	t=0.8	t=1　t=2
拡散角度	12,000円	10,000円	8,000円
10度	12,000円	10,000円	8,000円
15度	12,000円	10,000円	8,000円
20度	14,000円	12,000円	10,000円
30度	14,000円	12,000円	10,000円
40度	14,000円	12,000円	10,000円

LED照明用リニアフレネルレンズ

製品No.をクリックすると、オンラインショップへリンクし購入ができます。

製品No.	焦点距離	ピッチ方向（幅）×1本の（長さ）	ピッチ	板厚2ミリ価格
L802	2	10×450	0.05	\10,000
L805	5	30×450	0.08	\10,000
L807	7	30×450	0.08	\10,000
L810	10	40×450	0.08	\10,000
L815	15	50×450	0.08	\10,000
L817	17	19×450	0.2	\10,000
L820	20	50×450	0.08	\10,000
L830	30	20×300	0.3	\5,000
L860	60	100×450	0.3	\10,000

		LED照明レンズ

		集光率が高く薄くて軽いフレネルレンズを使用。

		後方確認ミラー

		プリズム面にアルミを真空蒸着させた、反射形（鏡面）のフレネルレンズ。
